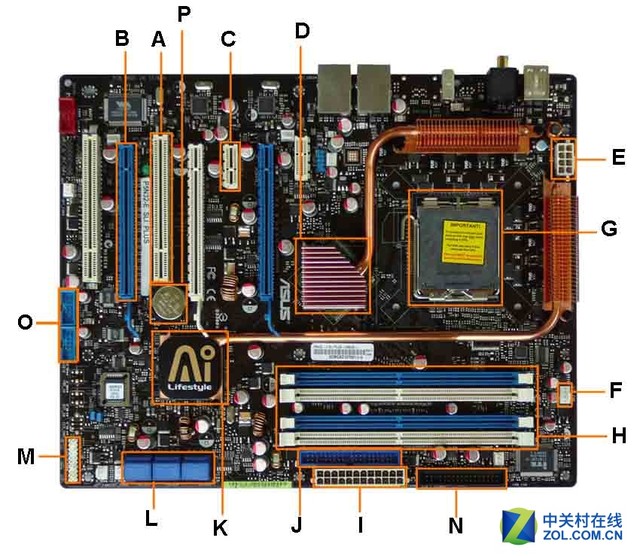

这个主板图是一个典型的例子。使用计算机主板图来熟悉主板组件，术语和。详细的主板布局图解将帮助你了解或者更换主板;做主板升级;组装自己的电脑，以及电脑装机详细步骤，电脑主板跳线-ESLI主板。所有的电脑主板在组件方面会有所不同，有可能这些组件的可能不同，但它们都是相当接近的,下面看看详细的电脑主板图解，主板安装教程。

　　如上图所示，你可以识别主板布局上的组件。一个电脑主板的详细解析图对于大部分人来说常重要的，在做主板升级，处理主板故障，或组建自己的高性能计算机都是必须要了解的。

　　PCI-E16x插槽-这个主板上有2个插槽，两个都是蓝色的,用于您的显卡,有两个板载，你可以在SLI中运行2个显卡,你只需要这个，如果你是一个玩家，或者工作是高端视频/图形编辑等这对你来说就重要了，这些是16x速度版本。

　　PCI-E1x插槽-单插槽-在PCIe1.x代中，每个通道（1x）承载250MB/s，而PCI插槽为133MB/s。这些可用于扩展卡，如声卡或以太网卡。

　　CPU风扇连接-这是您的CPU风扇电源连接，通过使用此连接，您的电源将允许主板根据CPU温度控制风扇的速度。

　　插座-这是你的CPU安装插入的地方，它周围的橙色支架用于高端散热片。它有助于支撑散热器的重量。

　　内存插槽-这是您的RAM插槽。大多数电板有4个插槽，但有些只有2.你在主板上看到的颜色编码用于匹配双通道的RAM，使用这种方式将提高记忆速度。

　　IDE连接-IDE（集成驱动器电子设备）是硬盘驱动器或CD/DVD驱动器的连接。今天的大多数驱动器都有SATA连接。

　　SATA连接-这是主板上6个SATA连接中的4个。这些将用于硬盘驱动器和CD/DVD驱动器，主要用于硬盘的链接。姐妹互换一家亲
